        一般資料

        ドリル

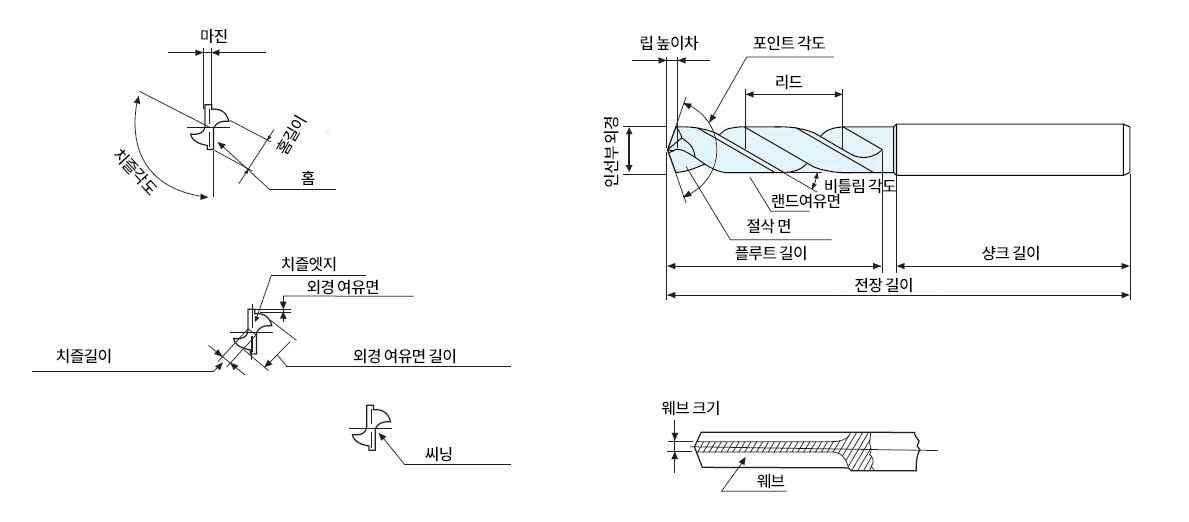

        ドリル各部の名称

        ドリル各部の名称

        加工計算式

        主な角度
        先端角 ねじれ角 リップリリーフアングル

        Large → トーク → Small
        Small → スラスト → Large

        Bad → 切削性 → Good
        Good → 切りくず排出 → Bad
        Large → 工具の剛性 → Small

        Small → 工具の摩耗 → Large
        Small → びびり → Large
        先端角 ねじれ角 リップリリーフアングル

        • V : Cutting Speed
        • D : Diameter of drill
        • N : Revolution
        • π : (3.14)
        (m/min)
        (mm)
        (rpm)

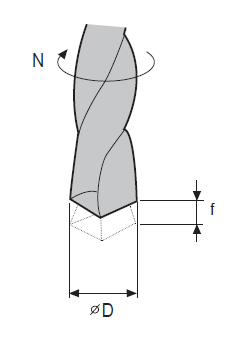

        • f : Feed
        • S : Depth of cut per min
        • N : Revolution
        (mm/rev)
        (mm/min)
        (rpm)

        • δ : Helix angle
        • D : Diameter of drill
        • L : lead
        • π : (3.14)
        (mm)
        (mm)

        ドリル加工のトラブルと原因対策

        ドリル加工のトラブルと原因対策
        トラブル現象 原因 対策
        構成刃先
        • 遅い切削速度
        • 切れ刃の過剰オーニング
        • 切れ刃がブライト仕上げ
        • 切削速度の増大
        • ホーニングの低減
        • コーティング実施
        刃先外周部の欠損
        • 剛性不足、被削材の固定不十分
        • 同心度のずれ大
        • 断続切削
        • 被削材を十分に固定
        • 同心度補正
        • 送り量の低下
        逃げ面の過大な摩損と亀裂
        • 速い切削速度
        • 低い送り量
        • 小さすぎる逃げ角度
        • 切削速度の低下
        • 送り量の増大
        • 逃げ角の拡大
        切れ刃部分の欠損
        • 剛性不足、被削材の固定
        • 断続切削
        • 摩耗と亀裂の限界超過
        • 不適切な工具使用
        • 被削材を十分に固定
        • 送り量の低下
        • 工具交換の間隔を短縮
        • 適切な工具の使用
        ランドの摩耗
        • 剛性不足、被削材の固定不十分
        • 同心度のずれ大
        • 小さすぎるバックテーパ
        • 不適切なクーラント／潤滑油、低い水溶性油濃度
        • 被削材を十分に固定
        • 同心度補正
        • バックテーパの増加
        • 水溶性油濃度の増加、ストレート油使用
        工具ボディの焼付き
        • 剛性不足、被削材の固定不十分
        • 同心度のずれ大
        • 断続切削
        • 被切削表面のざらつき
        • 被削材を十分に固定
        • 同心度補正
        • 送り量の低下
        • 水溶性油濃度の増加、ストレート油使用
        チゼルエッジの摩損と亀裂
        • 遅い切削速度
        • 高い送り量
        • 切れ刃の過剰ホーニング
        • 切削速度の増大
        • 送り量の減少
        • ホーニングの低減
        心厚シンニング部と 切れ刃部分の 交差面の欠損
        • 小さすぎる逃げ角
        • 切れ刃の過剰ホーニング
        • 不適切な工具使用
        • 逃げ角の増加
        • ホーニングの低減
        • 適切な工具の使用
        刃先外周部の塑性変形
        • 速い切削速度
        • ホーニングが不正確または欠如
        • 面取りが不正確または欠如
        • 切断速度の低下
        • 正確なホーニングの実施
        • 正確な面取りの実施
        直進度のずれと軸ずれ
        • 剛性不足、被削材の固定不十分
        • 同心度のずれ大
        • 心出し位置が横移動
        • 大きすぎるチゼルエッジ
        • 被削材を十分に固定
        • 同心度補正
        • 心出し用フライス盤（2溝）を使用
        • チゼルエッジの縮小
        穴あけ開口面の大きなバリ
        • 高い送り量
        • 摩耗と亀裂の限界超過
        • 切れ刃の過剰ホーニング
        • 送り量の減少
        • 工具交換の間隔を短縮
        • ホーニングの低減
        面粗度不良
        • 剛性不足、被削材の固定不十分
        • 同心度のずれ大
        • クーラント量の不足
        • 被削材を十分に固定
        • 同心度補正
        • クーラントの量と圧力増加
